“2018 International Micro LED DisplayConference”于2018年8月30日在臺灣南港展覽館隆重召開，集創北方前沿技術專家王祎君博士發表重要演講。

王博士首先介紹了集創北方的發展歷程并展示了公司在LED方面的成就，同時也對公司的LED & lighting,大尺寸，小尺寸，OLED，等四條重要的產品線做了簡要介紹。

王博士從IC設計廠商的角度分析了在Micro LED產業鏈中，集創北方能給這個新的技術方向提供哪些技術支撐，加速其商業化的步伐。

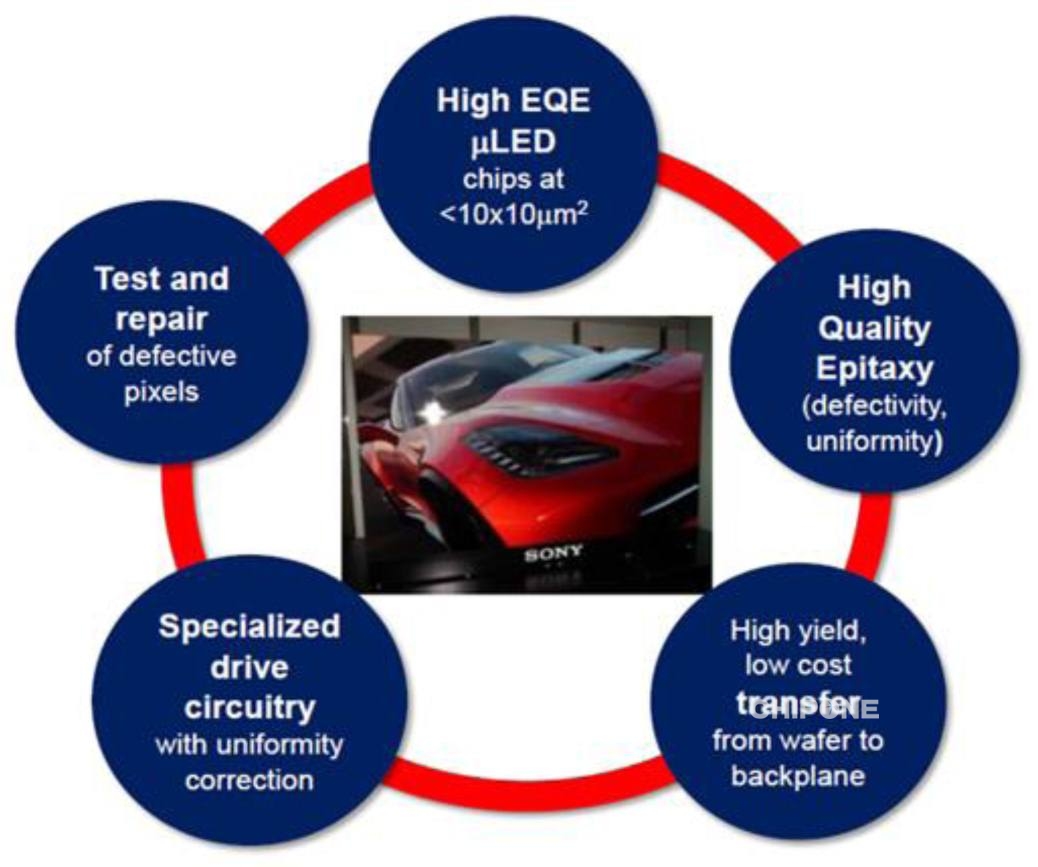

在Micro LED商業化過程中，會遇到以下幾大挑戰點：

（1）微型化Micro LED的制造

（2）巨量轉移

（3）TFT背板技術

（4）色彩問題

王祎君博士分別針對這幾大挑戰點從集創北方IC設計的角度給出了相應的解決方案。

1、挑戰一：微型化Micro LED的制造

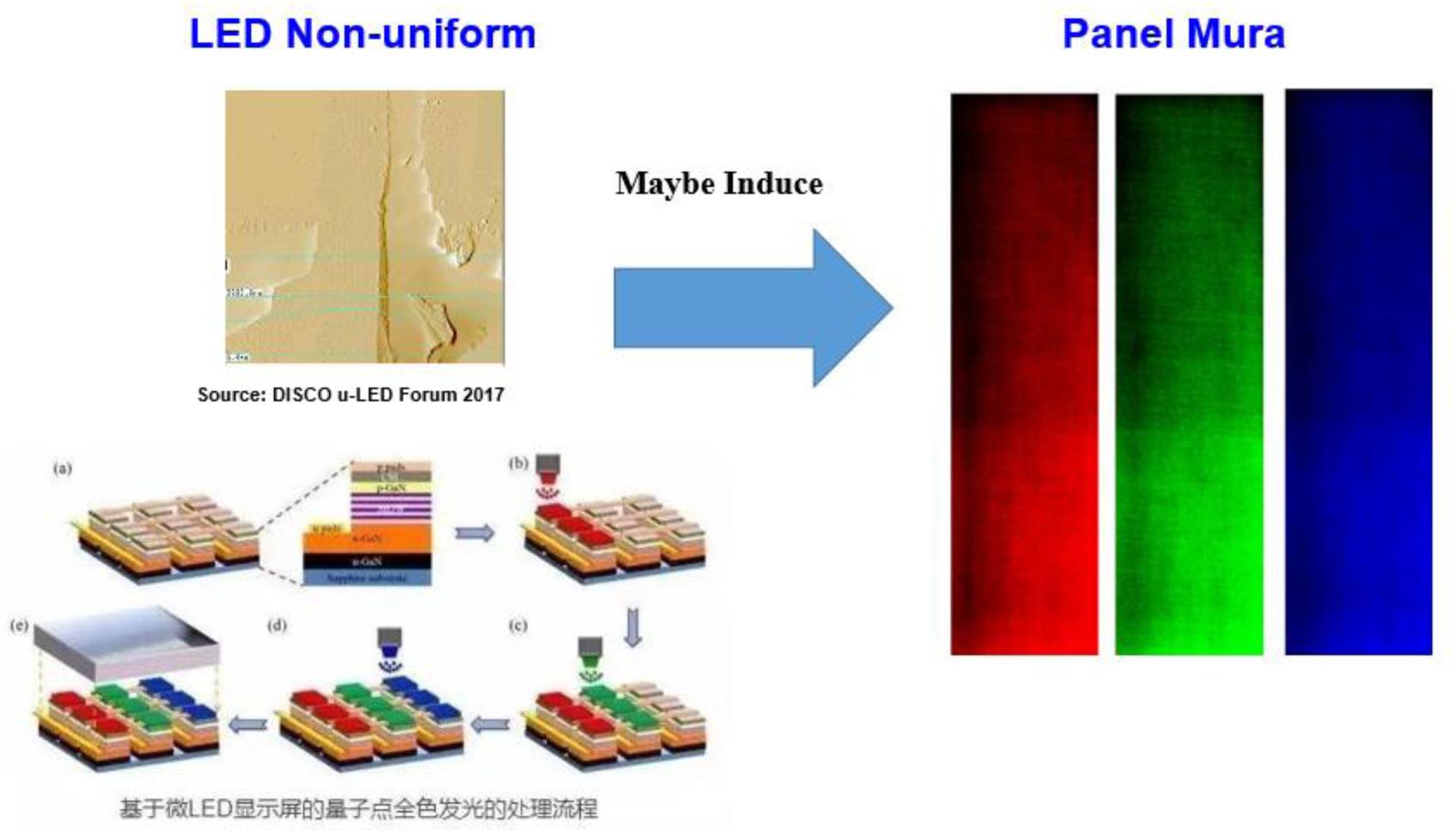

針對LED微型化制造過程中造成的LED發光不均勻問題，集創北方提出了將De-mura的圖像亮度補償技術引入到Micro LED的技術方案中來。通過光學儀器拍攝不同灰階下的面板亮度并采用De-mura算法處理和數據壓縮，可以提升面板的均勻度。

2、挑戰二：巨量轉移

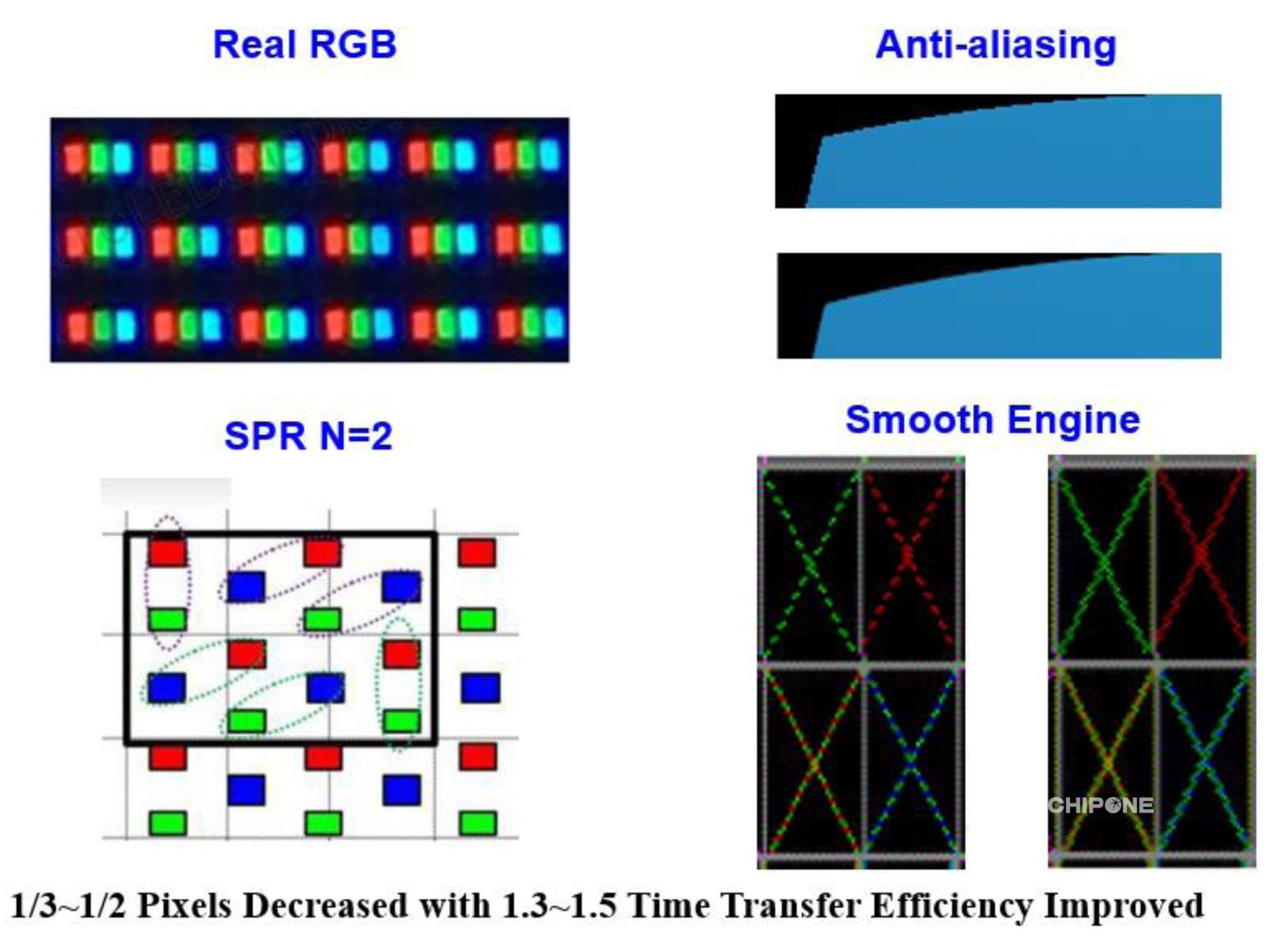

針對Micro LED最重要的也是最令業界頭疼的巨量轉移問題，集創北方從IC設計方面不同的維度思考，提出了將SPR（sub-pixel rendering）子像素排布方案應用于該技術。

由此，Micro LED轉移的數量可以直接減少1/3甚至一半以上，轉移效率也相應的大幅得到了提升。良率也由此大幅增加。

3、挑戰三：TFT背板技術

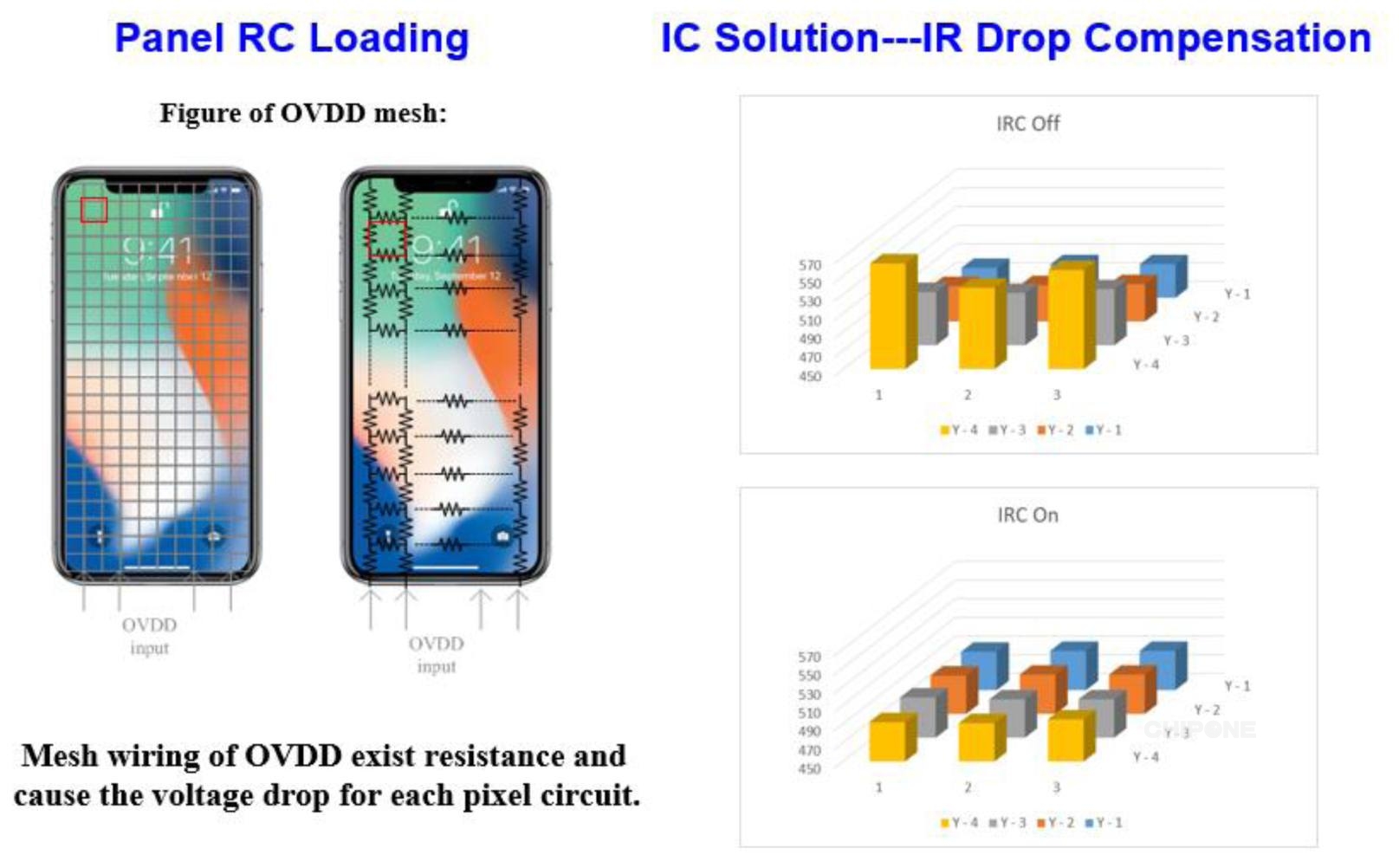

針對TFT背板技術，IC可以提供IR drop Compensation的補償算法技術，用于補償面板內部由于金屬走線過長而造成的面板走線的電阻過大，從而引起電流衰減的問題。

4、挑戰四：色彩問題

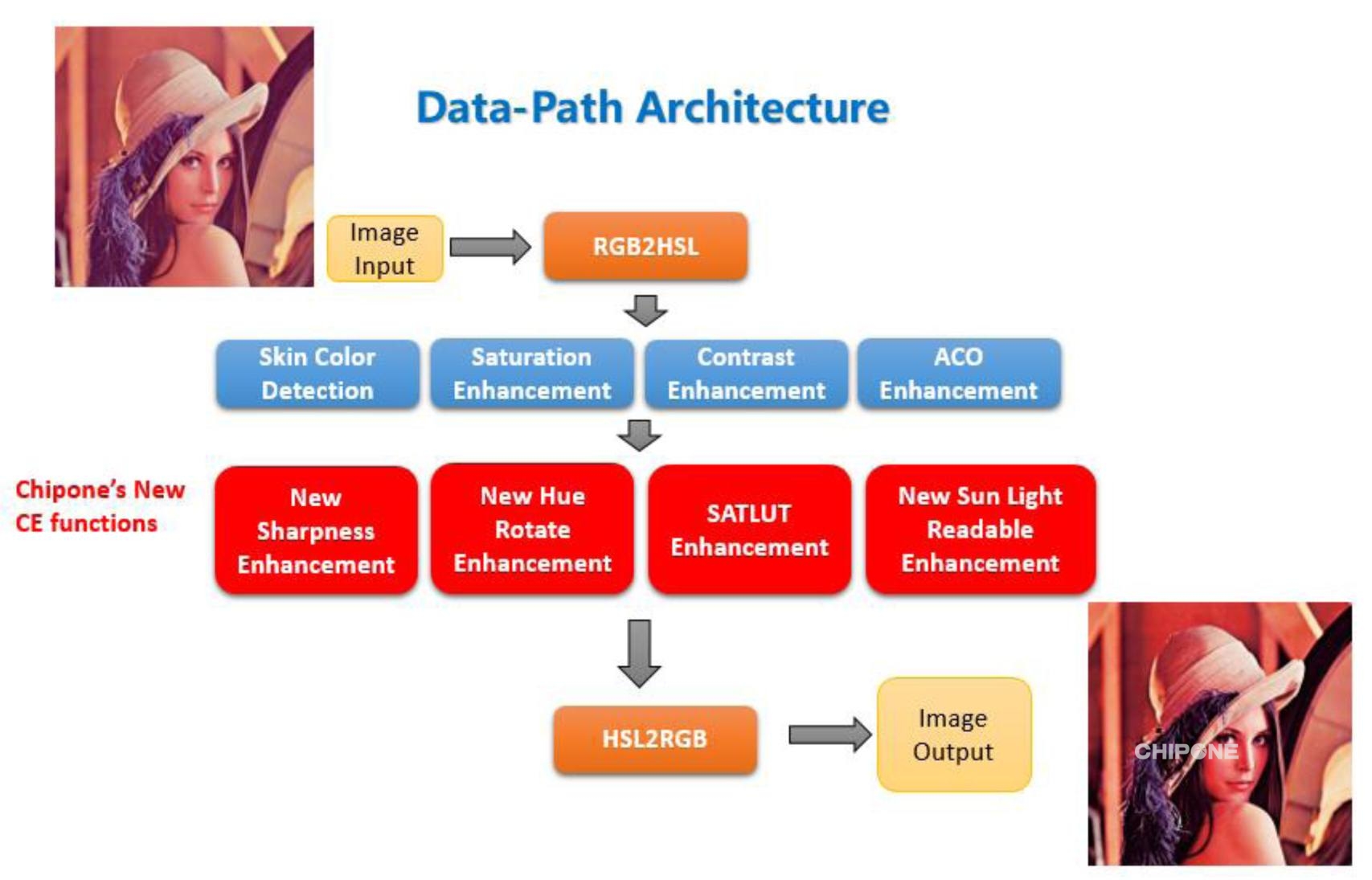

圖5：色彩影響提升算法

在色彩補償方面，IC可以提供包括Sharpness, HUE, saturation, contrast在內的色彩影響提升算法，使得面板呈現出更為生動的圖像。Sun light readable算法則為面板在陽光下的可讀性提供了有效的保證，提升了強光下的視覺品味。

除此之外，IC還可以為Micro LED提供更為豐富的功能：

● Panel Free Form Factor

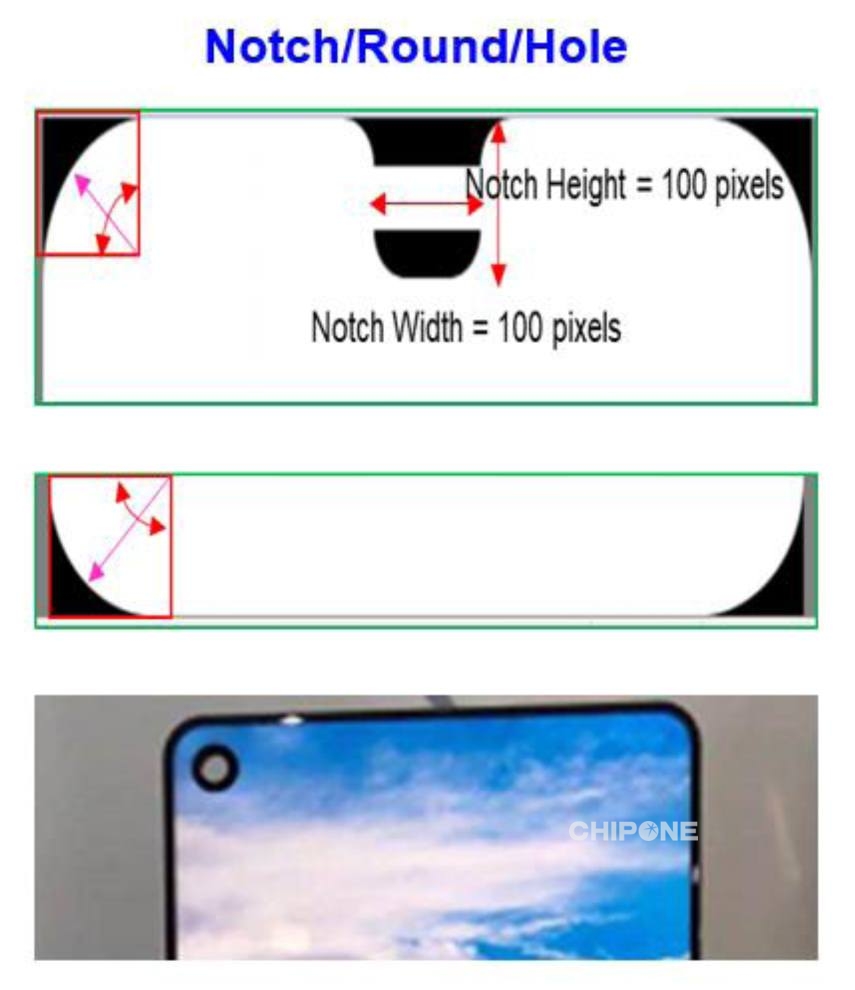

為了追求別致而形成的異性屏幕，IC的算法可以處理包括Round，Notch , Hole等在內的各種奇特的面板外形。并使得邊緣不會產生色彩偏差和鋸齒紋的出現。

圖6：Panel Free Form Factor

● 低功耗解決方案

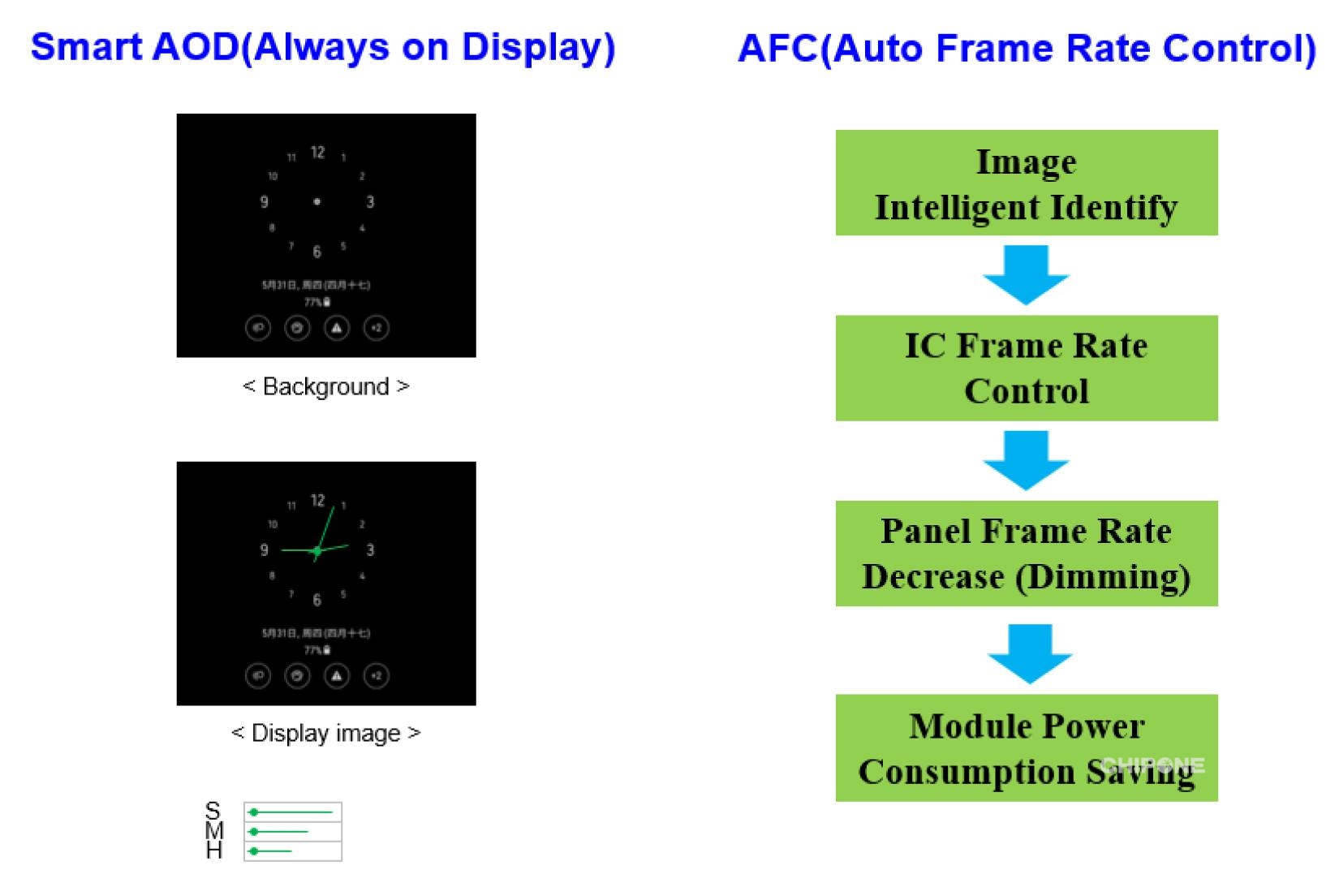

圖7低功耗解決方案

在省電方面，IC還做了特殊的設計方案，Smart AOD功能使得面板在待機模式并顯示時鐘時達到最優的省電效果。

●. 觸控指紋聯動的優化設計方案

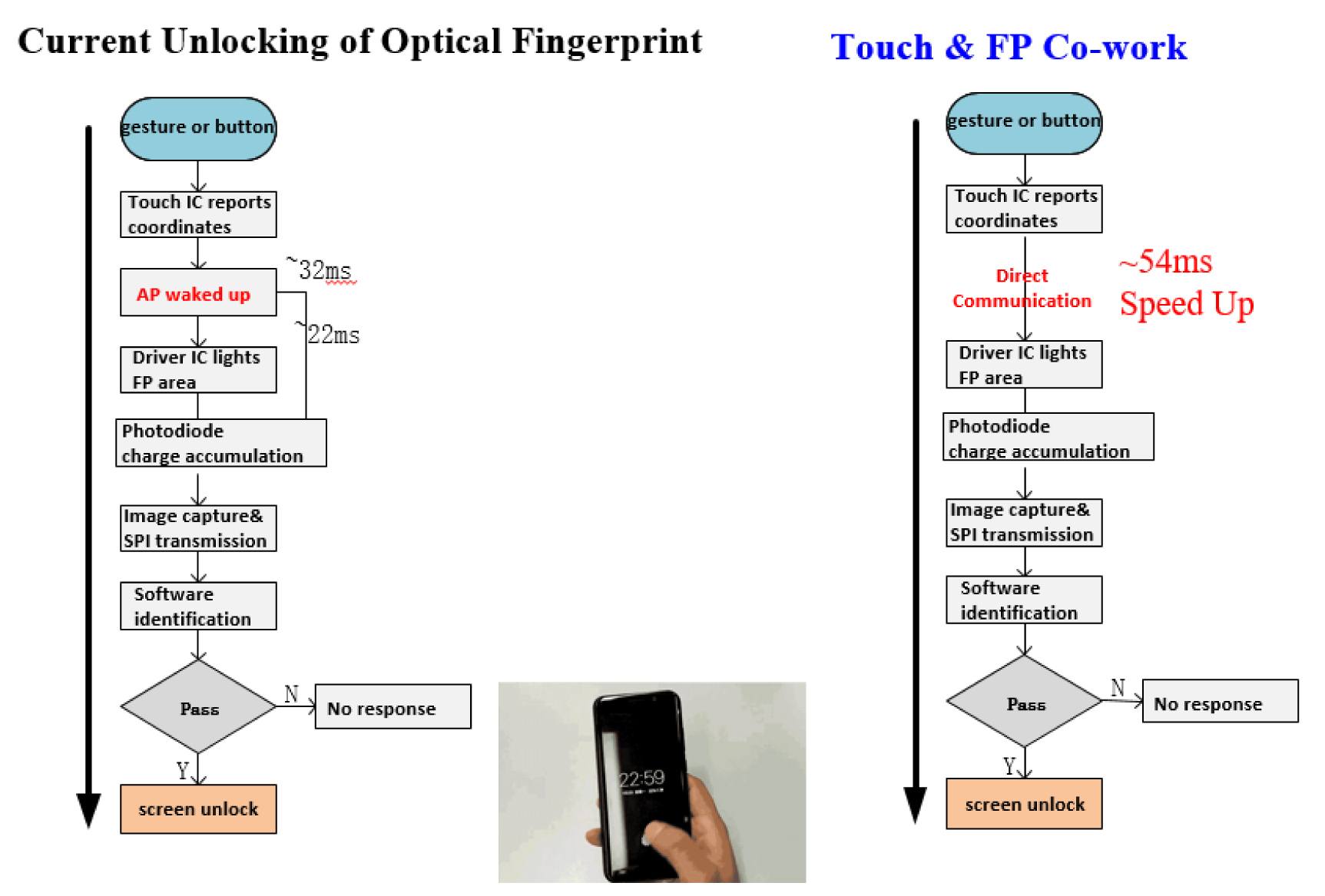

圖8：觸控指紋聯動的優化設計方案

觸控，指紋聯動的優化設計，不僅提升了系統的集成度，還優化了系統的反應時間，解鎖時間變得更短，提升了客戶體驗。

We Can Do More in the Future!

我們展望未來，IC可以做的更多，將來的器件將會高度集成，顯示，觸控，指紋，人臉識別，攝像頭可能都會集成到一個顯示模組上面，我們的IC也將進一步的融合貫通，成為智能終端設備的一個重要載體。

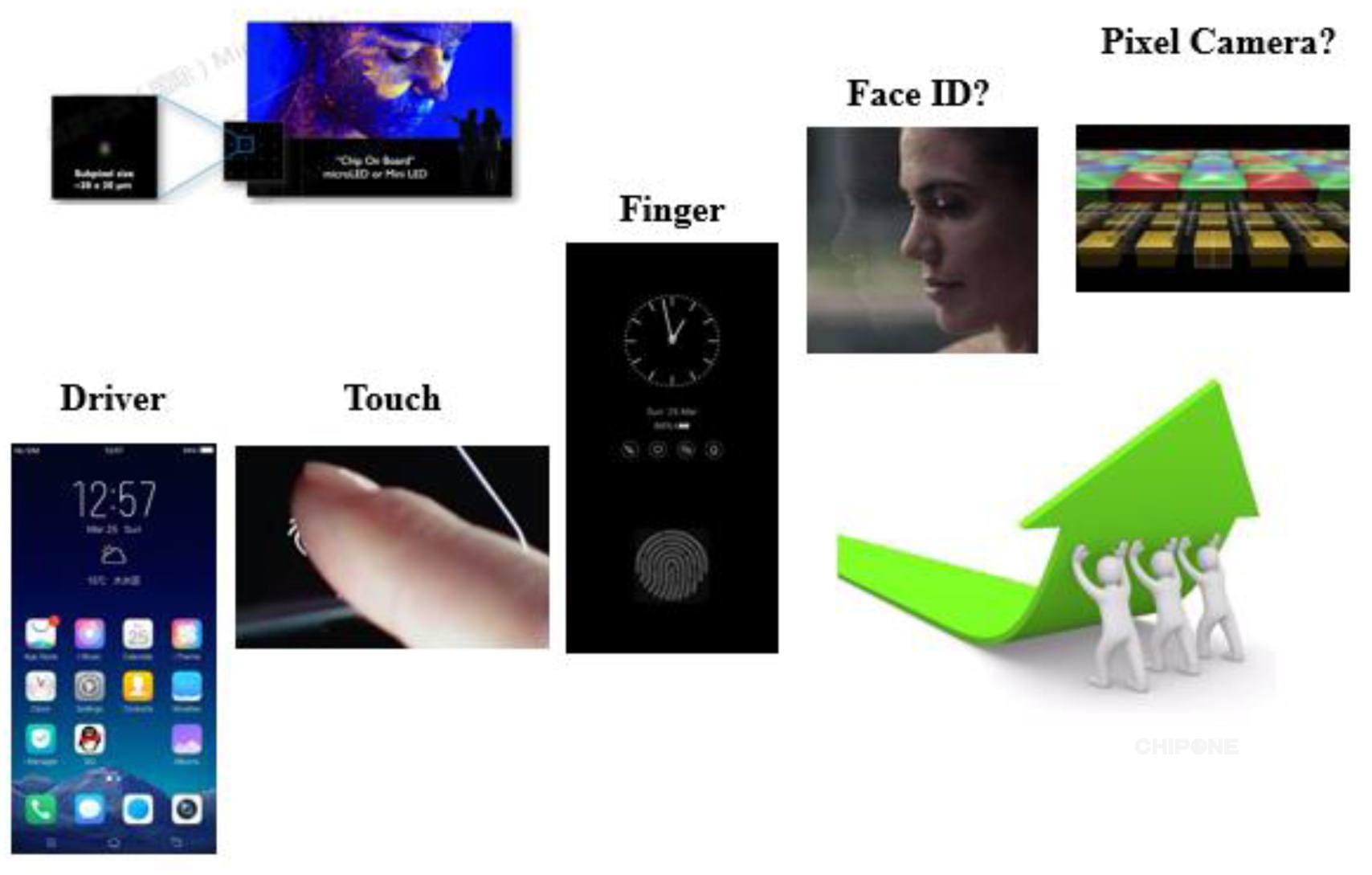

圖9：高集成度整合趨勢
