日前，由北京集創北方科技股份有限公司提供的AMOLED顯示控制整體解決方案，點亮昆山國顯光電有限公司（GVO）5.5”FHD屏體，通過將ICN67520 Power IC、ICN9608 FHD/HD AMOLED Driver、ICNT8688 Touch IC進行搭配，可提供給客戶屏體上所需的關鍵零組件整體解決方案。該方案能夠給客戶提供整體支持，有助于Driver、Power與Touch IC搭配兼容問題的調校，便于Power、Driver時序配合，并方便優化實際亮度調節算法，從而提高系統效率。與普通方案相比，它更具成本優勢，從供應鏈的角度看，幫助客戶提升了效率，縮短了開發進程。

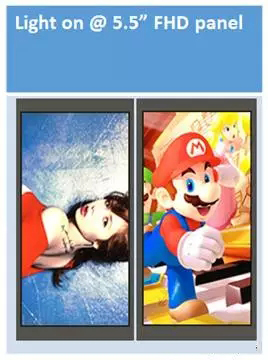

圖：集創北方AMOLED顯示控制整體解決方案點亮5.5”FHD屏體演示圖

目前在AMOLED手機面板領域，除了中國大陸幾家屏廠有少量出貨之外，幾乎被三星壟斷。電源產品方面，則以歐美產品為主，幾乎壟斷了市場需求。面對這一現狀，集創北方推出ICN67520 Power IC。它完全兼容市面上的主流產品，并開創性地支持Buck模式，在GVO這個項目中，可配合其低ELVDD電壓需求；此外，ICN67520在設計之初還考慮到面板廠商的普遍需求，電壓輸出范圍涵蓋極廣，只需稍做調整，便可快速滿足不同的使用需求。目前，ICN67520已經在GVO測試完成，性能參數達到市場同類產品領先水平。

目前，ICN9608 AMOLED Driver在GVO點亮并驗證的是5.5”FHD屏體，主要應用于手機顯示屏。ICN9608可通過SWIRE& OLEDEN pin來控制并與外部PMIC （如ICN67520 Power IC）通信; TE pin輸出IC內部類似Vsync& Hsync控制信號，可同步提供給外部Touch IC（如ICNT8688 Touch IC），并可避免和Touch IC搭配上造成的顯示問題，可提升控制性能。該款產品在GVO的成功點亮，意味著集創北方在該領域的技術與國際領先水平處于同一起跑線上。

此外，集創北方還提供了ICN9609 AMOLED Driver，可支持GVO在智能手表等相關產品領域的推進。

在與GVO的合作中，集創北方充分發揮了顯示控制芯片整體解決方案提供商的優勢，一并提供了業界領先的ICNT8688 Touch IC。該產品支持智能手機、平板電腦等多種移動終端全尺寸屏幕，全面支持On-Cell及In-Cell模組?？蓾M足用戶在各種復雜環境和場景的觸控應用中保持精準。

ICNT8688在創新型應用上取得了新的突破，定制化保護、真實防水、隨手觸控以及智能跳頻等特性對觸控應用有了新的定義，可滿足創新的應用需求。

附：

ICN67520性能概要

輸入電壓：2.9V~4.5V

同步升壓轉換（AVDD）

輸出電壓范圍：5.8V~7.9V（可編程）

默認輸出電壓：6.1V

輸出精度1%

輸出電流能力80mA

VI至VO，VO至VI隔離

同步升壓轉換（ELVDD）

輸出電壓范圍：4.6V~5.0V（可編程）

默認輸出電壓：4.6V

輸出精度（典型值）0.5%

輸出電流能力300mA

單獨輸出電壓反饋引腳，提高輸出電壓精度

VI至VO，VO至VI隔離

同步反相升降壓轉換（ELVSS）

輸出電壓范圍：-1.4V~-5.4V（可編程）

默認輸出電壓：-2.5V

輸出精度1.2%

輸出電流能力300mA

VI至VO，VO至VI隔離

短路保護功能

過熱保護功能

單線可編程數字接口

封裝形式：WQFN3x3-16L

ICN9608性能概要

單芯片F(xiàn)HD SPR AMOLED驅動控制芯片

支持MIPI高速接口，可達1.0G

支持2400 source通道輸出（可實時支持FHD SPR/HD ）

支持Rendering和Stripe類型色彩排列

支持可自由配置的GOA時序

支持 ACL(Auto Current Limit) 及圖像增強功能

支持16.7M全彩模式及262K色彩模式

內置模擬R/G/B獨立Gamma校正電路

支持SWIRE接口，用于外部電源校正

內置OTP用于Gamma/時序參數調整

數字電源電壓輸入范圍：1.8V~3.6V

模擬電源電壓輸入范圍：2.5V~4.8V

Source電壓VSP輸入范圍 : 4.0~6.5V

支持COG封裝

ICNT8688性能概要

采用互容+自容觸摸檢測架構

支持真實10點觸摸

支持通道數：26TX+20RX+4TX/RX

支持10.1寸以下平板及手機方案運用

支持部分TX/RX互換, 滿足4:3/16:9應用

內置高性能32位MCU+DSP，48KB Flash，4KB SRAM

支持單面跨橋、單層多點、DTIO、SITO等方案

支持Android、Linux、Windows等操作系統

支持細被動筆、手套觸摸、 接近感應、手勢等功能

高報點率：60Hz~200Hz

模擬輸入電壓：2.6V~3.3V；IOVCC電壓：1.8V/3.3V

支持COF/COB應用

支持I2C/SPI接口

支持窄邊框設計

支持自動校準與跳頻功能

有效抑制RF、LCM干擾，更強的抗充電器干擾能力
